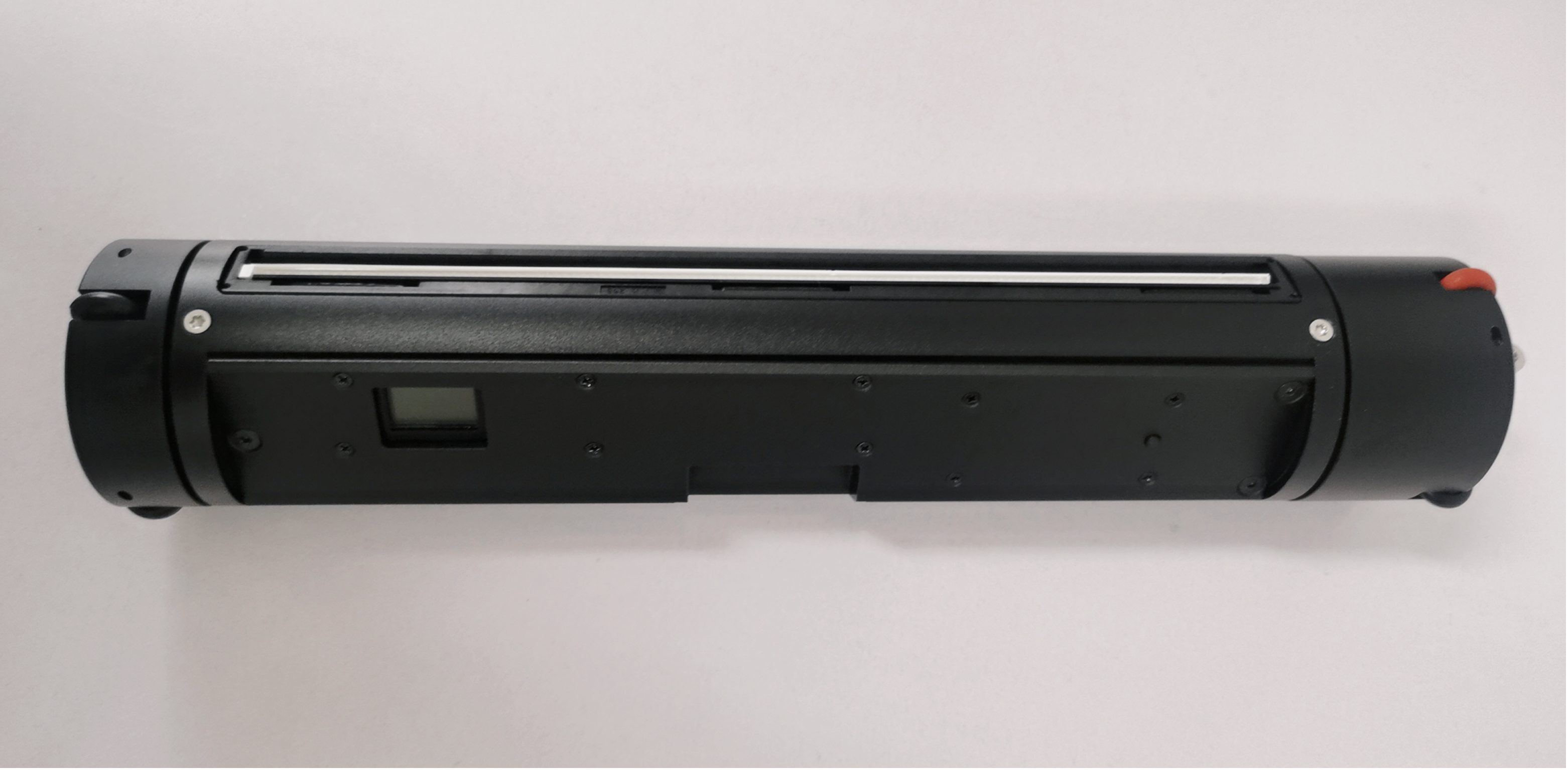

全自動植物根系分析儀（TB）

產品名稱：全自動植物根系分析儀

產品型號：RootSnap200

1.用途

在自然狀態下，獲取植物根系原位的高清圖片信息。輔助以分析軟件獲取植物根系重要參數，提供給植物根系生態、抗逆性、脅迫等研究者地下根系生長的研究資料。

2.技術參數

2.1主機能夠自動重復采集根部及其周圍土壤環境、根際環境圖片信息；

2.2主機具備超高清2400萬分辨率的RGB相機，擁有固定焦距（動態分辨率范圍為0.05至0.003125），支持定時拍攝功能以及高清視頻錄制；

2.3多光譜光源與照明：主機可替換式照明設備，亮度調節范圍為0至256級，實現精確控制；多光譜具有白光、紫外UV、紅光、綠光、藍光、黃光，可更換的照明裝置，強度在0-1000級程控，無需手動調節。

2.4主機能夠360°可控成像，角度分辨率為0.36-0.0225°；

2.5系統允許通過參數編程調整圖像間的間距（縱向）和旋轉角度；

2.61米長微根管，7厘米外徑，6.4厘米內徑，適用于垂直或特定角度的安裝。

2.7自動校正圖片失真，自動進行裁剪；

2.8軟件操作控制中心與電機共同安裝于頂部，具備密封防水功能；

2.9主機支持12V或24V直流供電，同時也兼容太陽能電池、緩沖電池以及交直流轉換器供電方式。；

2.10控制軟件：軟件可以設定采集時間、采集周期、循環次數，以便實現無人值守的連續測量，并無線上傳圖片；

2.11分析軟件：軟件適用于PC端安裝和運行，具備基于神經網絡算法的自動分析能力，能夠自動分離土壤背景，并基于處理后的圖像自動計算根系長度；能夠測量多種單根或總根參數，如長度、加權平均寬度、寬度標準差、加權加權平均角度、角度標準差、表面積、投影面積等；能夠隨根系長度方向走勢可測得寬度走勢、角度走勢、表面積走勢、投影面積走勢、體積走勢等參數；支持多國語言。可對圖像XY方向分辨率獨立矯正，明暗對比度銳化處理，圖像旋轉；去除土壤背景一鍵分析根系參數水平垂直分布；貼復制根系、多節點框選反選、拖拽平移；同時打開多文檔操作進行根系時空對比分析；Pregizer、Topology、自定義三種拓撲模式進行根系關系分析；RHS和UCL兩種色彩模式進行顏色分析；自動測量油菜、果莢的果柄、果身、果喙參數、自動測量各種粒的芒長；軟件能夠自動識別根腐病；能用盒維數法自動測根系分形維數。可分析根瘤菌體積在根系中的占比，以客觀確定根瘤菌體貢獻量。

2.12具備手動校正功能，允許用戶手動識別并修正根系問題。

2.13數據傳輸：通過FTP（文件傳輸協議）上傳圖像，支持實時遠程查看和下載。

3.配置

系統控制軟件1套；無線控制平板電腦1部；圖片分析軟件1套；主機控制模塊3個；RGB 相機傳感器3 個；機械升降模組3個；光源控制模塊3個；太陽能供電板3塊；數據存儲卡3個；帶固定底座的微根管20根；
